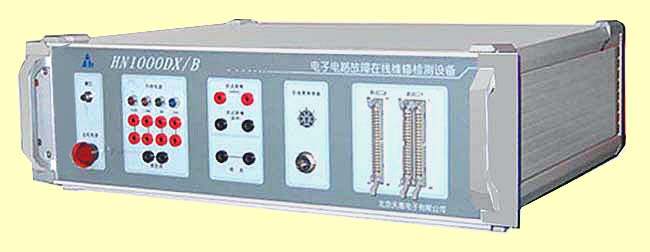

HN1000DX系列电路在线维修测试仪
|
 |
型号:HN1000DX/A ; HN1000DX/B ; HN1000DX/C
主要参数：
体积: 45*38*15.5
测试仪内置高性能单片机的测控系统电路；
数字通道40+8（8总线隔离信号）路；
模拟测试通道：HN1000DX/A 40路；HN1000DX/A 80路；HN1000DX /C 160路；
程控外供电源：±5V；±12V；程
控电源加电测试/多重安全保护。
高准确度数字器件在线“功能测试”：
·5V输入输出逻辑电平数字器件测试;
·数字器件库达万余种；
·数字器件最大测试速度：1～45Ktv/s四档可调；
·提取器件管脚状态: 11种；
·提示各种测试信息：18种；
·用模拟信号对管脚自连接信息进行提取和比较测试；
·各种存储器在(离)线测试或读取，可测器件达3000余种；
·集成运算放大器功能测试（获发明专利）；支持±28V之内多电源测试；库存可测器件3000 余种；
·光耦在线功能测试、离线参数测试，器件库达500余种。
用模拟信号精确故障定位的“ASA”测试:
·模拟、数字以及模数混合器件的直接学习、比较测试；
·频率(10hz～16Khz)共25档可选；
·电压±（1～ 28）V 0.5V增量连续可调；
·电流（0.1～150）mA 连续可调；
·阻抗匹配(0.1～100)K 四档可选；
·自动/手动故障识别灵敏度调整；
·电压/电流、电压/阻抗、电压/时间三种坐标显示方式；
用模拟信号准确提取器件间连线的测试：
一次最多可提取器件数：HN1000DX/A 3个,HN1000DX/B 5个,HN1000DX/C 9个。
板极测试二次开发平台：
·TVDE扩充语言；
辅助功能：
·操作方便的可测MSI器件扩充平台；
·WORDPAD风格的维修笔记书写器；
·四万余种电子器件手册，仅供查询。
直接配接台式、笔记本电脑；并口、1024×768彩显；支持WIN98/2000/NT/XP操作系统。
|
|
|
 |
|
